안녕하세요. 로드셀 관련하여 한가지 질문을 드립니다.

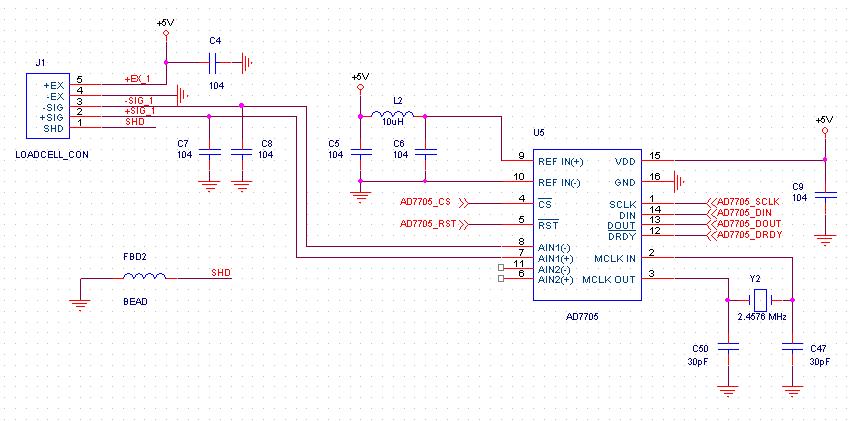

그림의 회로처럼 로드셀을 AD7705라는 adc에 연결하여 무게 측정 테스트를 하고 있습니다.
0.1그램 단위까지 측정을 해야 하는 상황입니다. 로드셀은 1kgf, 1.0mV/V. 짜리입니다.
그런데 adc값을 읽으면 0x81e1에서 0.5그램을 올리면 0x81e5정도가 됩니다. 4정도가 차이납니다.
이런 정밀도로는 도저히 사용을 할 수가 없습니다.
로드셀 출력(-SIG, +SIG)을 증폭해서 adc로 입력을 해야 하는건가요?
아니면 회로를 바꿔야 하는가요?

ref전압은 그림에는 5V이나 실지로는 2.5V입니다.
ad7705의 내부 gain 최대는 128인데 현재 최대의 gain으로 돼있습니다.

Prev
   '다이소'엔 1000.-원짜리본드가 없다...문방구500.-원짜리 돼지본드도 뭐하나랑같이포장해서 2000원.-원...1년전보다 달라졌어....

운영자
Next
   .

mmh


 no
 subject
 name
 date
hit

   로드셀 질문입니다.

코마린
2011/09/13 10045

     2,500mv/65536=0.038mv,1mv/0.038=26.3step밖에안되네요..최대gain이라도 3368step=1/20범위이고.....20배더증폭하시거나..fullscale이 mv인 ADC로 하심이..
